Μηχανή διακοπής ταινίας PTFE
Η ροή εργασίας
- Τοποθετήστε το συσσωρευμένο κλαδί από PTFE μέσα από σιδηροειδή άξονα και σταθεροποιήστε το σε μηχανή skiving.
- Αρχική ρύθμιση μετά την κλειδαριά.
- Ρυθμισμένη ταχύτητα ανάλογα με τη διάμετρο και το πάχος της ράβδου PTFE.
- Ρυθμίστε το κοπτήρα.
- Ελέγξτε το σφάλμα μετά από το τρέξιμο της περιστροφικής κοπής.
- Μετά την επιβεβαίωση της απαίτησης πάχους, στρέφεται στην αυτόματη λειτουργία.

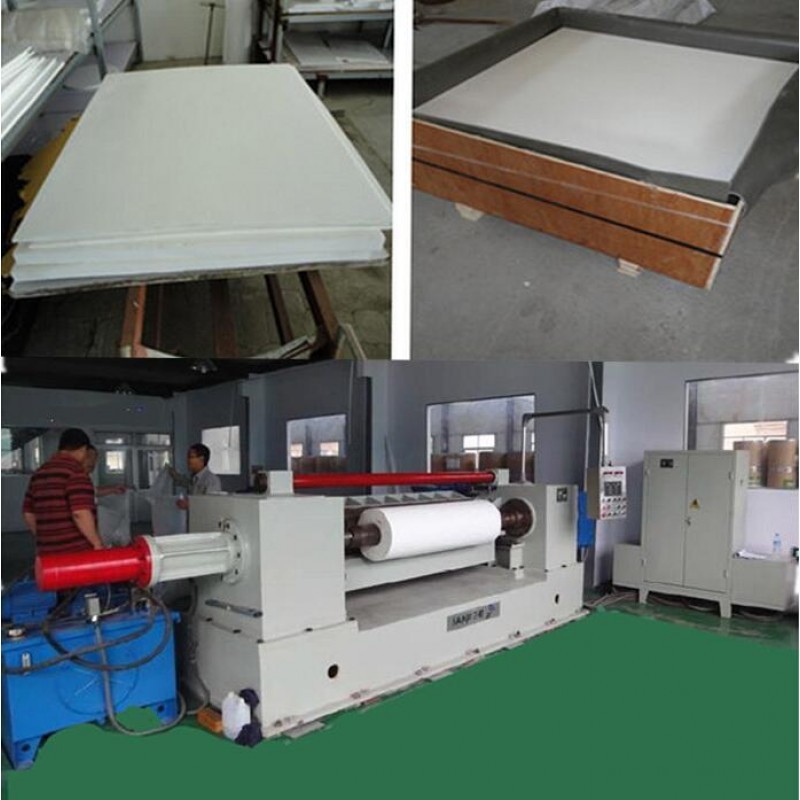

Ειδικότητες της μηχανής στρώσης με ταινία PTFE:
ü Αντιστροφική ένταση
ü Υψηλή τάση διακοπής
ü Δυνατότητα ρύθμισης της θερμοκρασίας
ü Ανθεκτικότητα στα χημικά
ü Υψηλή ικανότητα εργασίας
ü Μικρή τριβή
ü Υλικό προστασίας επιφάνειας
Ο κινητήρας εναλλασσόμενου ρεύματος της Ταϊβάν με μετατροπέα είναι εγκατεστημένος.
Π Η επιτάχυνση και η επιβράδυνση είναι γρήγορες και σταθερές.
Ειδικές προδιαγραφές κλειδιού μηχανής
Πεδίο μήκους για περιστροφική κοπή: μέγιστο μήκος 1500mm, ελάχιστο μήκος 750mmΠεδίο διαμέτρου για περιστροφική κοπή: μέγιστη διάμετρος 800mm (μέγιστο διάμετρος 500mm για το τεμάχιο), ελάχιστη διάμετρος 105mmΠεδίο πάχους φύλλου PTFE:0.20-7mmΔύναμη του κύριου κινητήρα: 30KWΣυνολική ισχύς της μηχανής: 37KWΜεγάλο πλαίσιο:Συσκευές σύνθετης ύληςΔείκτης περιστρεφόμενου κοπτήρα:Μέρος 1500mm, πλάτος 80mm, πάχος 13mmΔείκτης του κύριου άξονα:1750mm*132mm*126mm

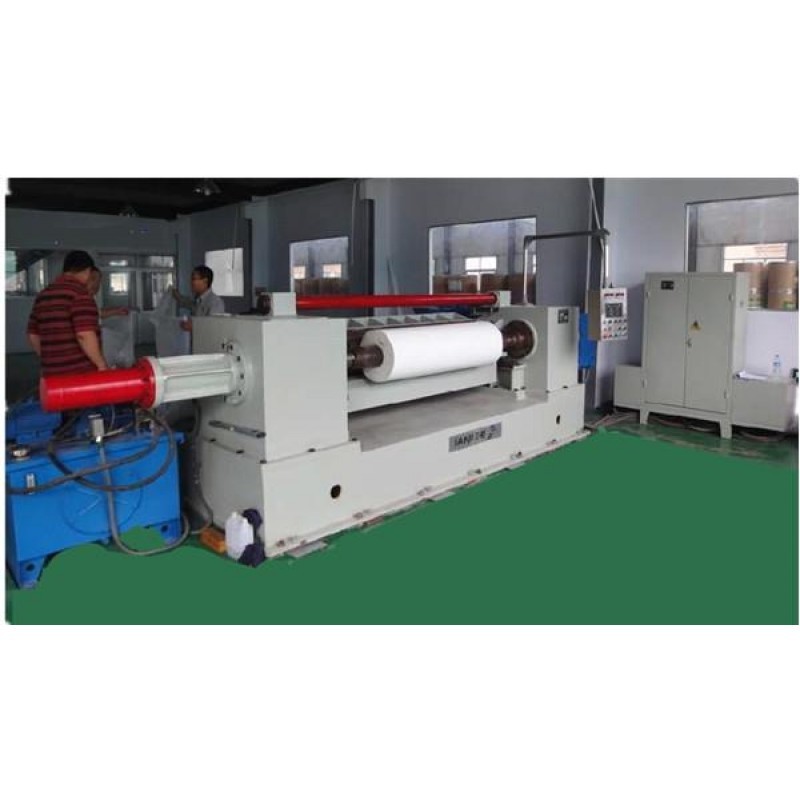

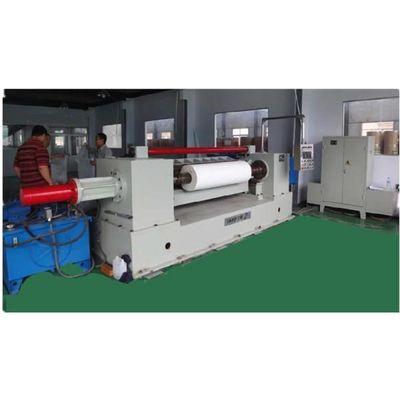

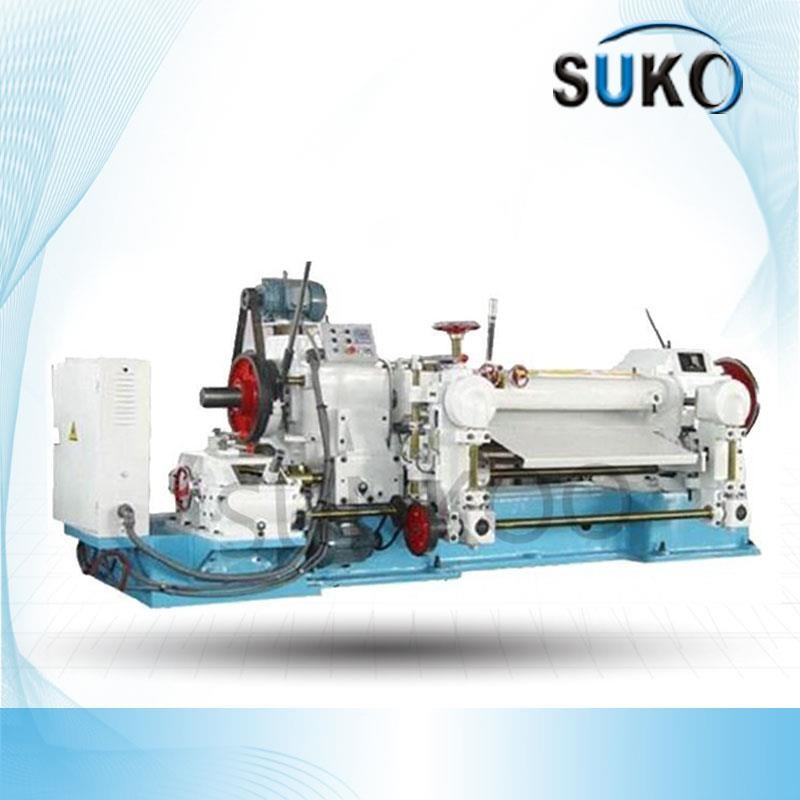

Περιγραφή της μηχανής με ταινία σκιβώματος PTFE
1. Κεντρικό τμήμα οδήγησης: εγκαθίσταται κινητήρας εναλλασσόμενου ρεύματος της Ταϊβάν με μετατροπέα. Η επιτάχυνση και η επιβράδυνση είναι γρήγορες και σταθερές.
2Κεντρική μονάδα ελέγχου: χρησιμοποιείται προγραμματιζόμενο κεντρικό έλεγχο και διάφορα μεγέθη (20 το πολύ) μπορούν να ρυθμιστούν στον ίδιο άξονα για αυτόματη μεταφορά και κοπή.
3Πίνακας χειρισμού: όλες οι λειτουργίες λειτουργούν στον 10.4 ′′ πίνακα αφής LCD Taiwan Wein View.
4. Σύστημα ελέγχου κινητήρα: το κεντρικό σύστημα ελέγχου είναι PLC προγραμματιζόμενο ελεγκτή.
5. Σύστημα θέσης κοπής κυλίνδρων: η θέση κοπής κυλίνδρων ελέγχεται από μηχανοκίνητο μηχάνημα Mitsubishi.
Για τη ρύθμιση του μεγέθους εφαρμόζεται η εισαγόμενη στροφή με σφαίρα υψηλής ακρίβειας και η γραμμική στροφή πρέπει να αντέχει το φορτίο του καθίσματος του κοπτήρα.
6. Σύστημα θέσης τροφοδοσίας λεπίδας: η τροφοδοσία λεπίδας ελέγχεται από κινητήρα εφοδιασμού Mitsubishi και η ταχύτητα κοπής ρυθμίζεται σε τρία στάδια.Η αποτελεσματικότητα βελτιώνεται και η καλύτερη ποιότητα εξασφαλίζεται.
7. Αυτοκινητική ρύθμιση γωνίας κυκλικής λεπίδας: Ο βοηθητικός κινητήρας Mitsubishi χρησιμοποιείται για τον υπολογισμό της γωνίας κυκλικής λεπίδας και η αλλαγή γωνίας υπόκειται σε διαφορετικά υλικά (το εύρος αλλαγής γωνίας είναι ± 8°).
Η γωνία κοπής αλλάζει απευθείας όταν η επιφάνεια κοπής δεν είναι ομαλή, έτσι ώστε να βελτιώνεται η απόδοση.
